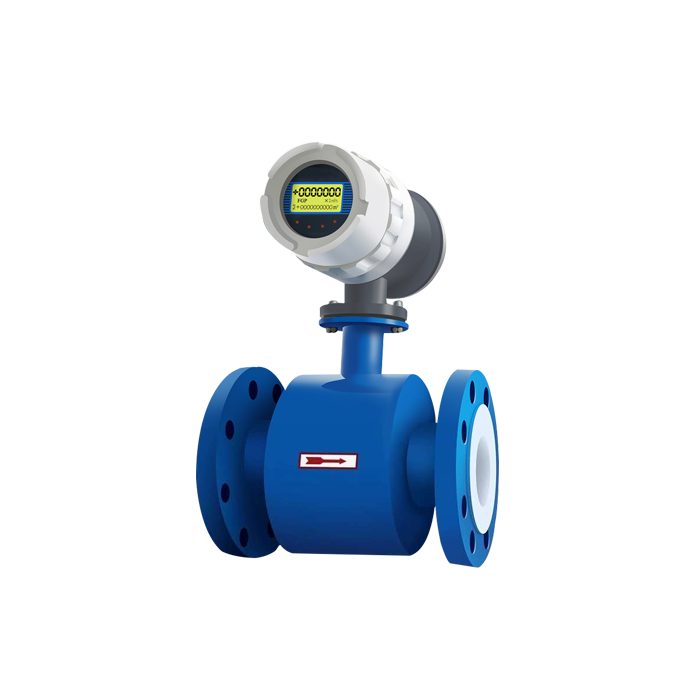

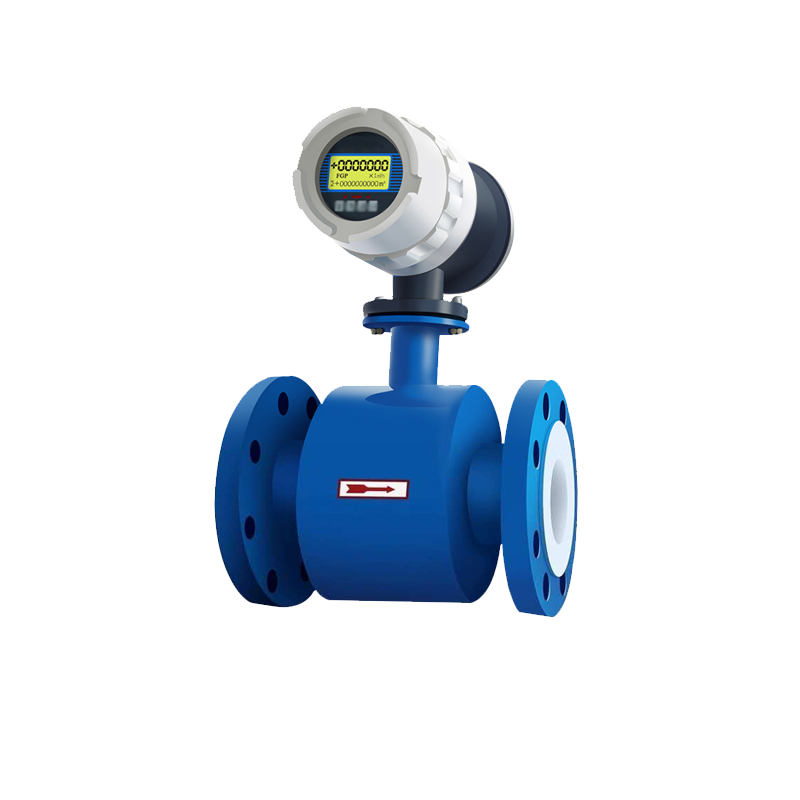

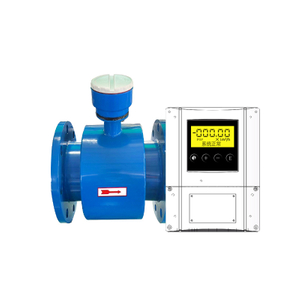

Produkteinführung
Messdurchmesser | (DN10-DN2000) Andere Spezifikationen können angepasst werden |
Genauigkeitsniveau | ± 0,2 ~ 0,5 |
Leitfähigkeit | ≥ 50 us/cm |
Schutzniveau | IP65, IP68 |
Stromversorgung | AC220V/DC24V (Standard); Die Batterie -Netzteil kann angepasst werden |
Kommunikationsmodus | RS485, Modbus, GPRS, Profibus-DP, Hart, WiFi usw. |
Installationsmethode | Standard -Flanschverbindung (Flanschverbindung, Gewinde, Klemme kann angepasst werden) |
Strukturdiagramm
 |  |  |
Strukturdiagramm
 |  |  |  |
| 1.Craftsmanship Die Produktkörper ist reibungslos und verfügt über eine exquisite Verarbeitungstechnologie. Die Produktlackoberfläche ist feuchtigkeitsdicht und rostfeste |  |
 | 2. Smart-Messgerät Clear Echtzeit-Flussanzeige, kumulative Durchflussanzeige, Unterstützung Modbus, Profibus-DP, GPRS, WLAN, HART und andere Kommunikationsprotokolle, unterstützen Sie die Remote-App-Funktion |
3.Non-Magnetische Edelstahlkörper Verwendung einer hochwertigen nichtmagnetischen Leitung Effektiv reduzieren vor Ort Messstörungen |  |
 | 4.TRIPLIP-SOFTEN Übernimmt Anti-Shedding-, Anti-Flapping- und Anti-Leakage-Materialien, verbessert die Zuverlässigkeit des Instrumentengebrauchs |
Die Hülle ist hart und träge. Die Hülle aus professionellem maßgeschneidertem Stahl und fortschrittlicher Laserschweißtechnologie wird übernommen. | Upgrade -Konverter Upgrade -Wandler mit stabilerer Leistung, Nulldrift, geringere Wiederholbarkeit und genauerer Messung. | Reine Kupferspule Übernahme der nationalen Standardkupferspule, professioneller Anpassung, doppelter Schichtisolierung und Isolation, zuverlässigerer Leistung und längerer Lebensdauer. |
 |  |  |
Nach Faradays elektromagnetischem Induktionsprinzip werden Nachweiselektroden an der Wand des Messrohrs installiert, wo die Achse des Messrohrs senkrecht zu den Magnetfeldleitungen ist. Wenn sich die leitende Flüssigkeit entlang der Achse des Messrohrs bewegt, schneidet die leitende Flüssigkeit die Magnetfeldleitungen, um ein induziertes Potential zu erzeugen. Dieses induzierte Potential wird durch die Erkennungselektrode nachgewiesen und der Wert ist proportional zur Durchflussrate. Sein Wert ist: e = kbvd im Test:
E-induziertes Potenzial
K-Koeffizienz im Zusammenhang mit der Magnetfeldverteilung und der axialen Länge
B-Magnetische Induktionsintensität
V-durchschnittliche Durchflussrate von leitfähiger Flüssigkeit
D-Elektrodenabstand (Durchmesser im Messrohr)
Bereichsauswahltabelle
| Velocity-Flow-Vergleichstabelle | |||||||
| Geschwindigkeit | 0.01 (Min) | 1 | 2 | 3 | 4 | 5 | 15 (Max) |
| Latus Rektum | |||||||
| 15 | 0.0113 | 0.6362 | 1.2723 | 1.9085 | 2.5447 | 3.1809 | 9.5426 |
| 20 | 0.0177 | 1.1310 | 2.2619 | 3.3929 | 4.5239 | 5.6549 | 16.9646 |
| 25 | 0.0452 | 1.7671 | 3.5343 | 5.3014 | 7.0686 | 8.8357 | 26.5072 |
| 40 | 0.0707 | 4.5239 | 9.0478 | 13.5717 | 18.0956 | 22.6195 | 67.8584 |
| 50 | 0.1195 | 7.0686 | 14.1372 | 21.2058 | 28.2743 | 35.3429 | 106.0288 |
| 65 | 0.1810 | 11.9459 | 23.8918 | 35.8377 | 47.7836 | 59.7295 | 179.1886 |
| 80 | 0.2827 | 18.0956 | 36.1911 | 54.2867 | 72.3823 | 90.4779 | 271.4336 |
| 100 | 0.6362 | 28.2743 | 56.5487 | 84.8230 | 113.0973 | 141.3717 | 424.1150 |
| 150 | 1.1310 | 63.6173 | 127.2345 | 190.8518 | 254.4690 | 318.0863 | 954.2588 |
| 200 | 0.2827 | 113.0973 | 226.1947 | 339.2920 | 452.3893 | 883.5729 | 1696.4600 |
| 250 | 1.7671 | 176.7146 | 353.4292 | 530.1438 | 706.8583 | 1272.3450 | 2650.7188 |
| 300 | 2.5447 | 254.4690 | 508.9380 | 763.4070 | 1017.8760 | 1731.8030 | 3817.0351 |
| 350 | 3.4636 | 346.3606 | 692.7212 | 1039.0818 | 1385.4424 | 2261.9467 | 5195.4089 |
| 400 | 4.5239 | 452.3893 | 904.7787 | 1357.1680 | 1809.5574 | 2862.7763 | 6785.8401 |
| 450 | 5.7256 | 572.5553 | 1145.1105 | 1717.6658 | 2290.2210 | 3534.2917 | 8588.3289 |
| 500 | 7.0686 | 706.8583 | 1413.7167 | 2120.5750 | 2827.4334 | 5089.3801 | 10602.8752 |
| 600 | 10.1788 | 1017.876 | 2035.7520 | 3053.6281 | 4071.5041 | 6927.2118 | 15268.1403 |
| 700 | 13.8544 | 1385.4424 | 2770.8847 | 4156.3271 | 5541.7694 | 9047.7868 | 20781.6354 |
| 800 | 18.0956 | 1809.5574 | 3619.1147 | 5428.6721 | 7238.2295 | 11451.1052 | 271.433.605 |
 900 | 22.9022 | 2290.2210 | 4580.4421 | 6870.6631 | 9160.8842 | 14137.1669 | 34353.3157 |
| 1000 | 28.27437 | 2827.4334 | 5654.8668 | 8482.3002 | 11309.7336 | 20357.5204 | 42411.5008 |
| 1200 | 40.7150 | 4071.5041 | 8143.0082 | 12214.5122 | 16286.0163 | 27708.8472 | 61027.5612 |
| 1400 | 55.4177 | 5541.7694 | 11083.5389 | 16625.3083 | 22167.0778 | 36191.1474 | 83126.5416 |
| 1600 | 72.3823 | 7238.2295 | 14476.4589 | 21714.6884 | 28952.9179 | 28952.9179 | 108573.442 |
| 1800 | 91.6088 | 9160.8842 | 18321.7684 | 27482.6525 | 36643.5367 | 45804.4209 | 137413.2627 |
| 2000 | 113.0973 | 11309.7336 | 22619.4671 | 33929.2007 | 45238.9342 | 56548.6678 | 169646.0033 |
| 2200 | 136.8478 | 13684.7776 | 27369.5552 | 41054.3328 | 54739.1104 | 68423.8880 | 205217.6640 |
| 2400 | 162.8602 | 16286.0163 | 32572.0326 | 48858.0490 | 65114.0653 | 81430.0816 | 244290.2448 |
| 2600 | 191.1343 | 19113.4268 | 38226.8536 | 57340.2804 | 76453.707 | 295567.134 | 286701.402 |
| 1. Es muss mindestens 5*d (d ist der innere Durchmesser des Durchflussmessers) gerade Rohrabschnitt vor dem Durchflussmessgerät und einen 3*D -geraden Rohrabschnitt dahinter. | 2. sollte im steigenden Teil der Pipeline installiert werden | 3. Während des unteren Teils des horizontalen Rohrs und vertikal nach oben, vermeiden Sie es, sie am höchsten Punkt des Rohrs und vertikal nach unten zu installieren. | 4. Wenn die Installation in einem offenen Entladungsrohr am unteren Teil des Rohrs installiert werden sollte. |
 |  |  |  |
